系统概念
IPM（Intelligent Power Module），即智能功率模块，是先进的混合集成功率器件， 不仅把功率开关器件和驱动电路集成在一起。而且还内部集成有过电压，过电流和过热等故障检测电路，并可将检测信号送到CPU。 该系统在解决了IPM 的控制信号源以及高速数据采集处理两个关键技术的条件下，是一套基于 DSP 及 FPGA的高速实时测试系统，选择中心对准 SPWM 波形作为IPM控制信号源，检测IPM 的开关特性参数以及电压电流谐波特性，并对器件的故障信息给予判断处理。
测试功能
测试范围 | 测试参数 |
IPM | BVCES BVRRM BVSCES ICES IRRM VCE(SAT), VFBR, VDSET, VDSET-HP, ID, VEC, Uvt, Uvr, OUVt, OUVr, VCIN(ON), VCIN(OFF), ICIN(ON), ICIN(OFF), IFO(H), IFO(L), VFO(SAT), Iin leak, VCIN, ICIN, Otc, TC-Out, td(OV), Udcout, OV, Ovt, T_MEAS, V_MEAS |
IGBT | ICES BVCES IGES VF VGEON VTH,VTHS,ICE(SAT),VCE(SAT) |
DIODE | VF-Temp,Temp, VF revision |

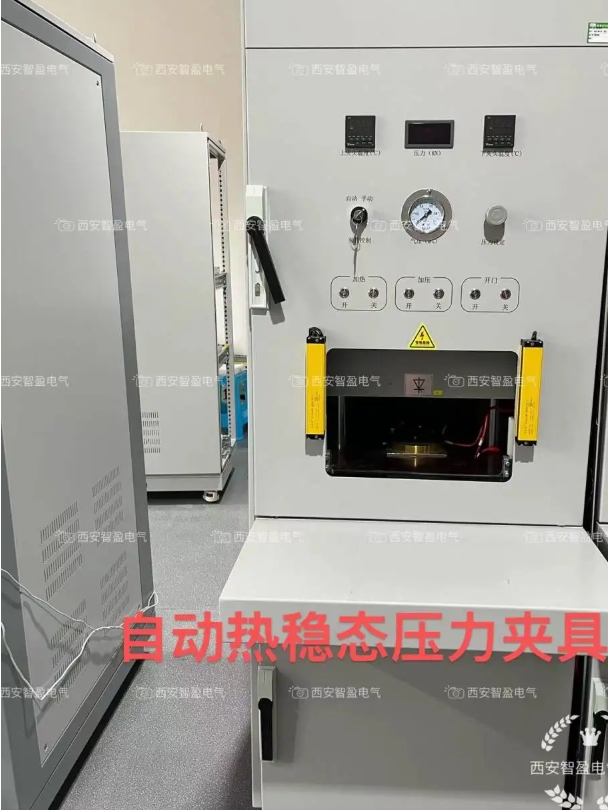

配置/短路测试
电压 | 电流 | |||
标配 | 选配 | 标配 | 选配 | |
1200V | 2200V | 200A | 600A | |
4500V | 1000A | |||
6000V | 2000A | |||
短路测试 | ||||
项目 | 范围 | 误差 | 分辨率 | |
VPN | 100V-1200V | ±3% | 10V | |
测试电流 | 10A-75A | ±3% | 1A | |
短路电流 | 100A-500A | ±3% | 1A | |
