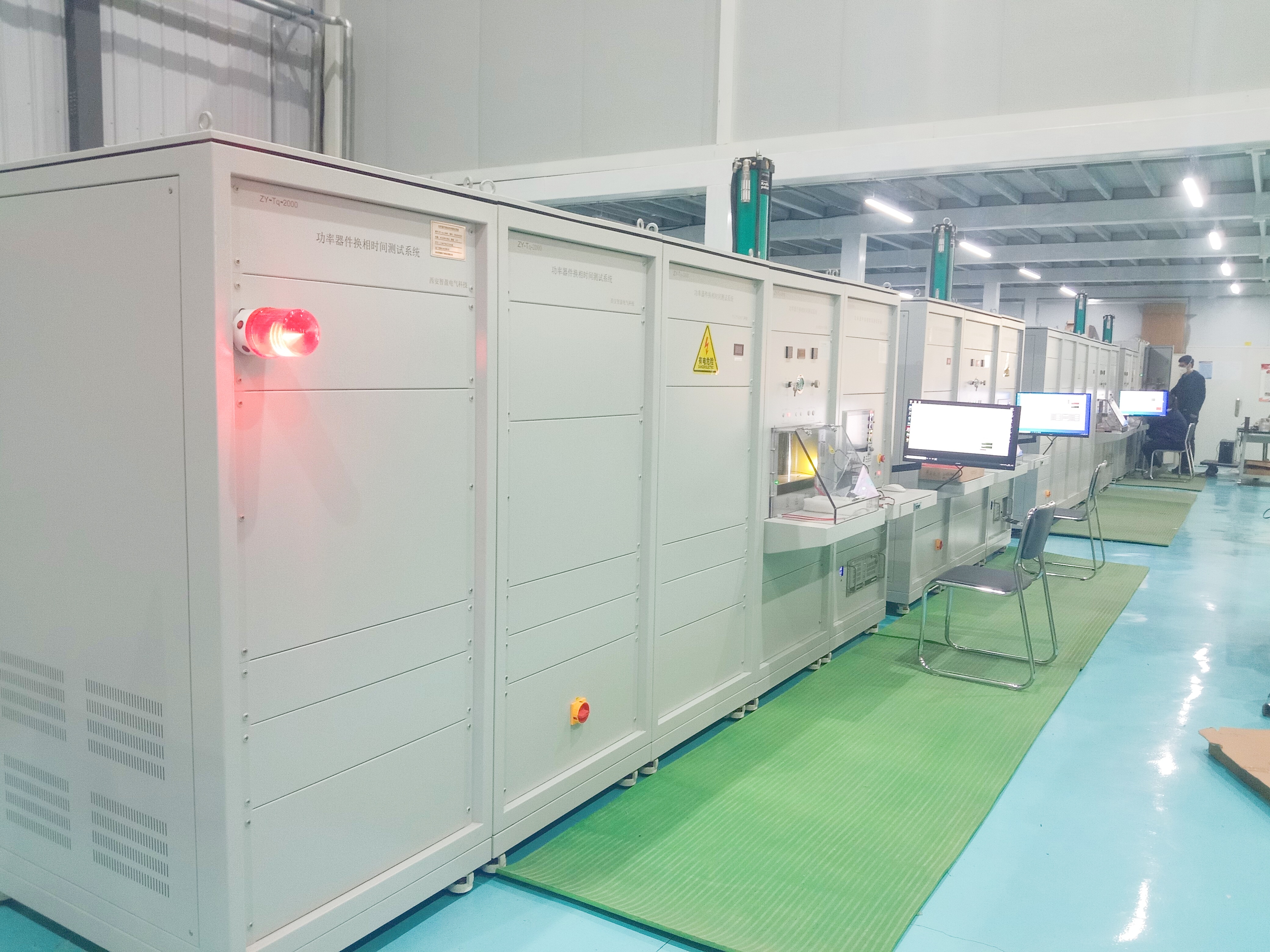

系统概述：
该系统是一套动态综合测试系统、测试参数多、精度高、具有过流、过热、水压不足等保护功能。具有连续工作的特点，测试程序由计算机控制，程序设定完成后可自动测试，系统采用内控和外控两种方式。便于工作人员操作。测试方法符合GB/T29332-2012/IEC 60747-9: 200 及GB4023-83 等相关标准。
采用计算机记录测试结果，并转化为EXCEL文件进行处理。
工作环境：
大气压力 | 86Kpa-106Kpa |
电网电压 | AC380V±10% |
电网频率 | 50Hz±1Hz |
系统功耗 | 5KW-500KW |
电网功率因数 | ＞0.9 |
压缩空气 | 大于0.4Mpa 压缩空气宜进行前端去湿处理 |
冷却水压力 | 0.1~0.3Mpa |
冷却水流量 | 60L/min |
冷却水水质 | 纯净，应通过过滤器排除大于0.38mm的污粒 |
参数条件：
加热电流 | 直流50-4500A 显示精度0.1 A±3% | |
加热时间 | 0.5s-10s，冷却时间：20-60s | |
散热 | 设备采用水冷散热，1分钟内完成器件加热到结温降温到40℃的一个循环 | |
热敏测试单元(选配) | 热敏电流 热敏电压 | 50mA-999mA/0.1mA/±0.2% |
1A-10A/0.1A/0.1A±0.2% | ||
1V-10V/1mV/±0.2% | ||
热阻单元(选配) | 功率计算 | 饱和压降 0.3-5V/0.01V/±0.2% |
温度采集 | 温度采集单元分辨率0.1°C精度±0.1°C热阻测试器件数量为1只。Vce/Ic/热敏电压/壳温各采一路 | |
循环次数 | 1-1000000次 | |
功率范围 | 去离子水冷却系统，至少100kW的冷却能力，水冷系统水温到-80度范围可调 | |
控制方式 | 时间控制、结温控制 | |
数据显示 | 计算机显示壳温、试验电流、试验次数、记录结果，并可转为EXCEL文件 | |
脱机显示 | 脱机状态，面板显示6个工位的壳温，试验电流/次数、加热/冷却时间 | |
水路 | 水路的回水采用开放式输出，冷却水路由甲方提供 | |
电源 | 采用全波整流的直流电源，电流大小通过计算机控制。输出电流50-4500A | |
测试参数 | Vf、IC、VCE、VGE（th）、T1、T2、Rth、Zth | |
