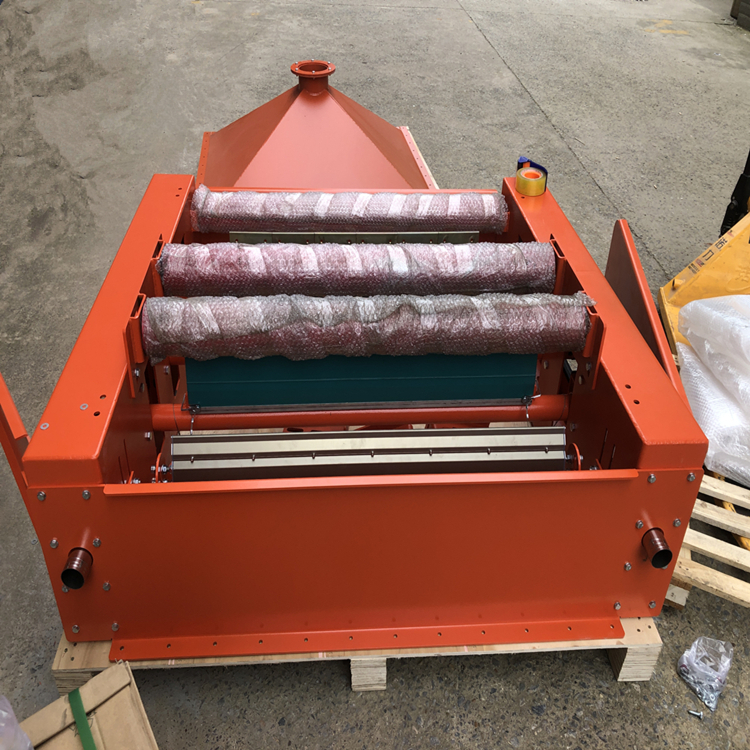

多级清洁回程皮带清扫箱MH智能 输送带自动清洗回程胶带装置
皮带清扫箱详细说明
【因产品在不断更新和用户要求，产品型号会有差异，故此说明仅供参考，详情请联系厂家，谢谢】
皮带清扫箱（回程输送带清洗清扫装置）详细产品说明
一、产品概述
皮带清扫箱又称回程皮带清扫箱、输送带水清洗装置，主要安装在带式输送机回程下分支，针对皮带表面粘附煤粉、矿泥、水泥浆、湿黏土、渣土等顽固粘料，采用高压喷淋冲洗 + 多级聚氨酯刮刀刮料 + 风干脱水 + 污水回收一体化结构，全封闭箱体设计，从源头解决回程皮带撒料、扬尘、粘料磨损托辊、污染廊道等行业痛点，广泛用于煤矿、火电厂、水泥厂、矿山砂石、港口码头、焦化厂、洗煤厂等工矿输送系统，配套 B500–B2400 全规格输送带使用，分为普通手动款、PLC 智能联动款、井下阻燃防*款。
二、设备结构组成
整套清扫箱为模块化拼装结构，拆装检修便捷，核心部件：

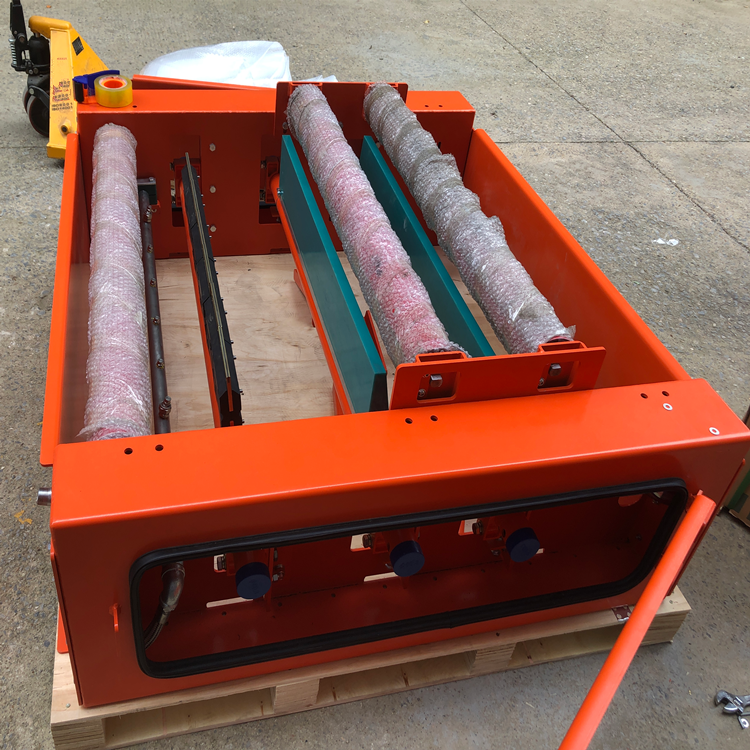

密封箱体主体 碳钢防腐 / 304 不锈钢材质，全封闭一体式箱壳，防止冲洗污水、粉尘外溢；上下分体设计，侧面检修门，无需拆除皮带即可更换刮刀、喷淋管路；底部设集污仓、排污口。

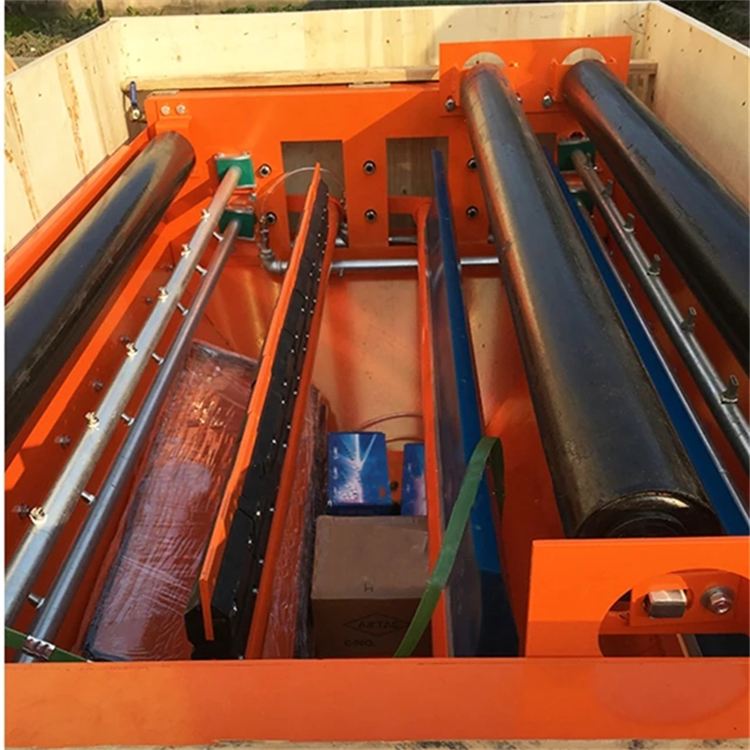

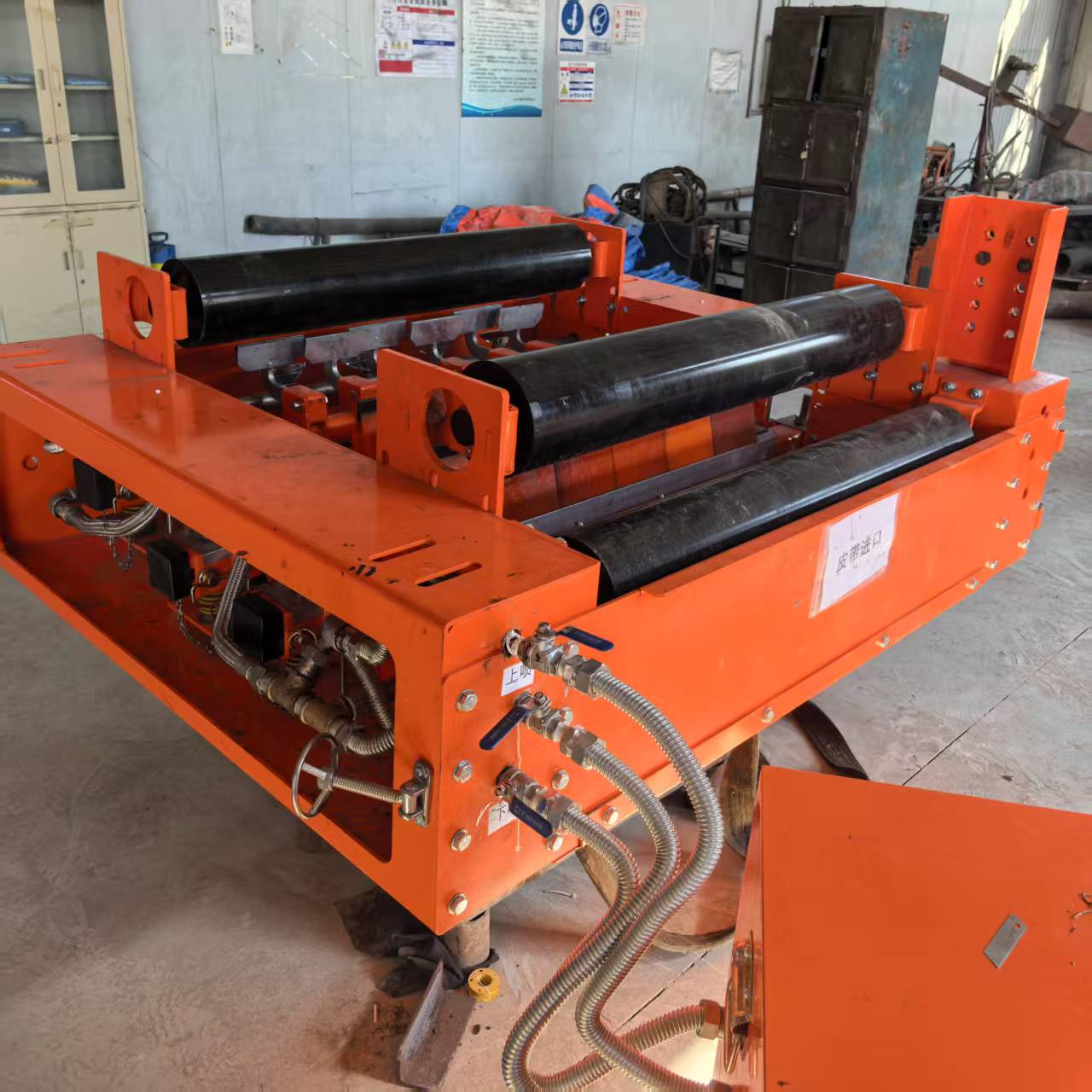

高压喷淋系统 箱内上下多层雾化喷淋管路，高压水全方位冲洗皮带正反面，软化结块湿料；可加装加压水泵、水质过滤器，适配循环水、清水两用，防止喷嘴堵塞。

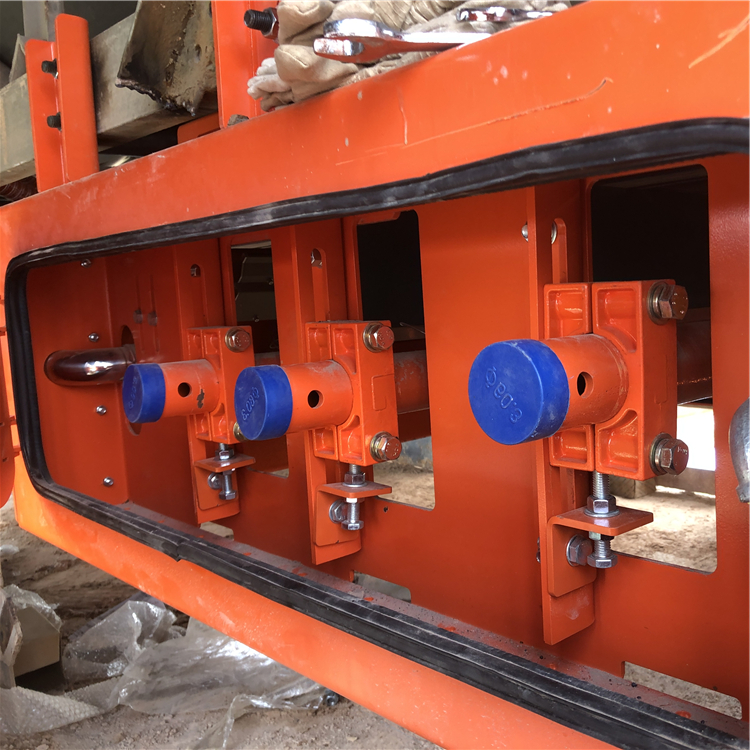

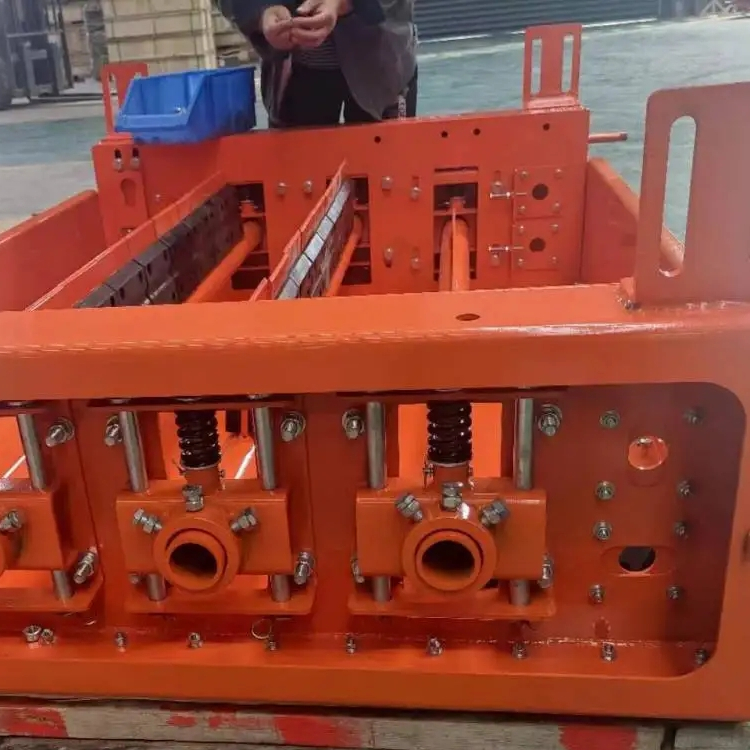

多级清扫刮刀组件（核心耐磨件） 采用高耐磨聚氨酯 PU 刮刀，分为一级粗刮、二级精刮；配套浮动弹簧自动补偿机构，刮刀始终贴合皮带表面，自动补偿磨损间隙，不划伤输送带，耐磨、耐水、抗撕裂，使用寿命远超普通橡胶刮刀。
风干脱水单元 高压风刀 / 离心风干装置，刮扫后吹干皮带表面残留水分，避免带水返程再次粘料，减少廊道积水、托辊锈蚀。
污水回收排污系统 箱体底部沉淀池，固体物料沉淀收集，污水统一排污至沉淀池循环利用，实现物料回收、无废水乱排，满足环保要求。
智能电控联动系统（智能款选配） PLC 控制柜、皮带速度传感器、刮刀磨损报警、水压风压监测；与输送机主机联锁，皮带启动同步开启喷淋、清扫、风干，停机自动延时关闭，具备故障报--警、远程监--控、自动补水排污功能；井下工况可做防*电-控。
安装支架调节底座 整体升降调节底座，可微调箱体高度、贴合皮带松紧度，适配现场不同安装空间，螺栓固定无需焊接改造机架。
三、工作原理
输送带回程段进入密闭清扫箱体，多层高压喷淋先对皮带正反面高压冲洗，软化、冲落结块粘附物料；
浮动式一级聚氨酯刮刀刮除大部分湿料、结块物料，二级精刮清理残余薄层粘料；
风干风刀快速吹干皮带表面水渍，保证皮带干爽返程；
冲刷产生的煤泥、污水落入底部集污仓，固体沉淀收集，污水统一排放至厂区循环水池；
智能型号跟随输送机启停同步工作，实时监测水压、刮刀磨损，异常自动报*提醒运维。
四、核心产品优势
清扫chedi，清洁效率高 喷淋 + 双级刮刀 + 风干组合工艺，皮带清洁率可达 95% 以上，杜*回程撒料、沿线积料，减少人工清理廊道成本。
全-封*结构，环保达标 箱体**密封，冲洗水雾、粉尘不外泄，无扬尘、无污水飞溅，轻松通过环保*查，改善井下 / 输送廊道作业环境。
自动补偿刮刀，不伤输送带 聚氨酯软性刮刀搭配弹簧浮动机构，贴合皮带无硬摩擦，不会划伤橡胶、PVG、帆布输送带，降低皮带更换成本；耐磨 PU 材质使用寿命长，更换简单。
模块化设计，安装维护简单 分体箱体、侧开门检修结构，更换刮刀、清洗管路无需拆卸输送带；整机模块化运输，现场快速拼装，适配新旧输送机改造。
节水节能，物料可回收 污水集中收集循环使用，减少水资源消耗；脱落物料沉淀回收，减少原料浪费，提升经济效益。
智能联动，无人值守运行 智能 PLC 款与皮带机联锁，无需人工开关设备；磨损、缺水、压力异常自动报*，减少现场巡检工作量。
防腐耐用，适用复杂工况 普通工况碳钢喷涂重防-腐漆，潮湿腐蚀、化工工况可选 304 不锈钢箱体；支持井下阻燃防*定制，适配高湿、多粉尘、酸碱物料场景。
五、适用行业与工况
煤炭行业：洗煤厂、井下煤矿、输煤栈桥、焦化厂，处理湿煤泥、粘煤；
电力行业：火电厂输煤系统，清理燃煤、灰渣粘附皮带；
建材行业：水泥厂、砂石骨料厂，清理水泥浆、黏土、砂石粉料；
矿山冶金：金属矿、选矿厂，矿浆、湿矿泥清扫；
港口码头：散货码头粮食、矿石、渣土输送带清洗；
其他：化工厂、建筑垃圾输送、烧结厂湿粘物料输送线。
六、常用规格定制参数
适配皮带宽度：B500、B650、B800、B1000、B1200、B1400、B1600、B1800、B2000、B2200、B2400mm；
箱体材质：Q235 碳钢防腐、304 不锈钢；
刮刀材质：浇注耐磨聚氨酯 PU；
控制方式：手动阀门控制 / PLC 全自动智能联动 / 井下防*电控；
供水方式：厂区循环水直供、配套加压水泵；
选配配置：风干风刀、污水沉淀仓、刮刀磨损监测、远程物联网监控、防*组件。
七、普通清扫对比（传统单道刮刀 VS 一体化皮带清扫箱）
传统单刮刀：仅干刮，湿料清理不干净，污水粉尘四处飞溅，撒料严重，人工清理频繁；
一体化清扫箱：水冲 + 刮料 + 风干全流程，密封抑尘，物料污水集中回收，自动化运行，长期使用运维成本更低。
八、安装位置说明

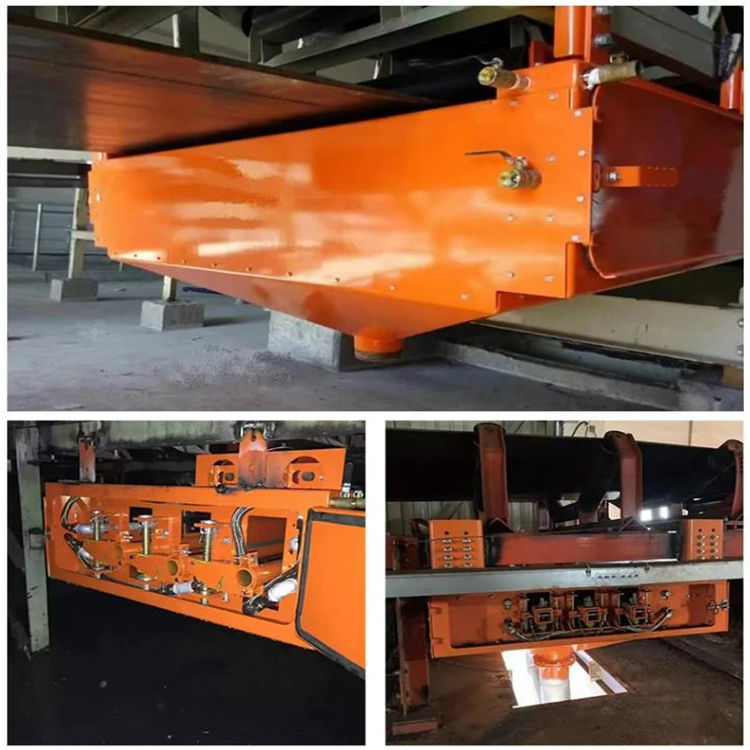

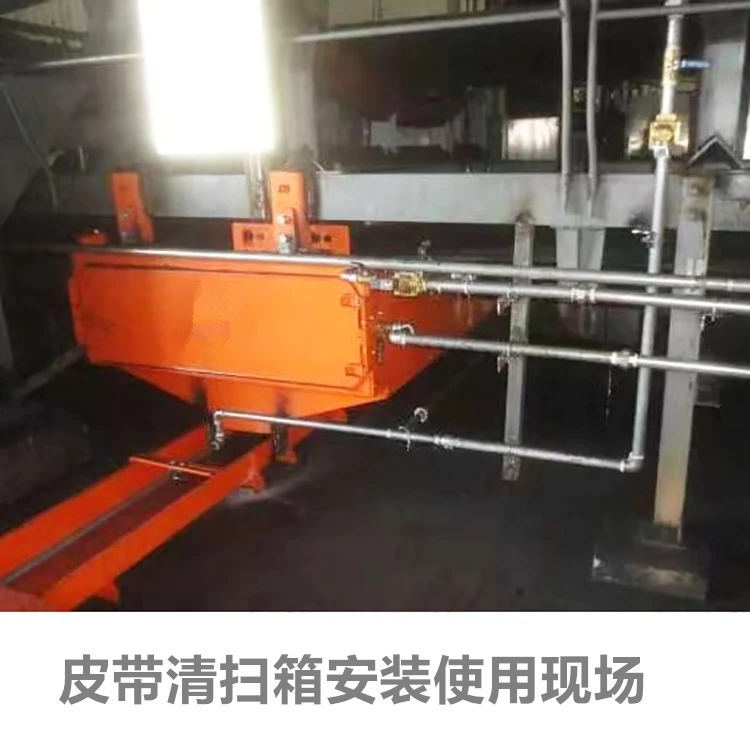

统一安装在输送机机头滚筒后方、回程皮带下分支平直段，距离机头滚筒 3–5 米平直位置，保证皮带平稳进入箱体；配套简易支架固定在输送机机架，改造项目无需大幅改动原有输送设备。
九、售后与配套服务
整机出厂预装调试，提供安装图纸、技术指导；
长期供应聚氨酯刮刀、喷淋喷嘴、密封垫等易损配件；
支持来图、来工况非标尺寸定制；
可上门现场勘测、方案设计、整机安装调试服务。
